光伏发电场光伏组件脱落分析

电子 [风光发电](javascript:void(0);)

一、脱落情况：2024年3月3日，某光伏发电运维人员巡检光伏电场时发现，有一块光伏组件脱落，后来对整个电场进行检查，发现不同阵列的支架及檩条均有螺丝松动。

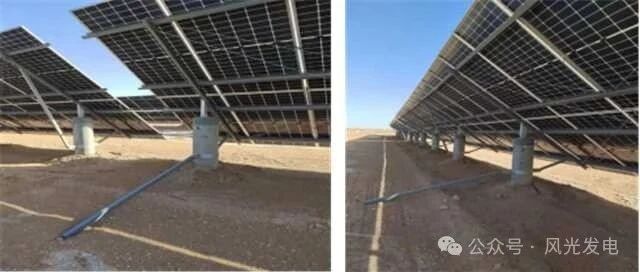

二、电场支架安装情况：本电场光伏支架设计使用年限为25年，安全等级为三级，重要性系数不小于0.95。基本风压为0.42kN/m2，基本雪压为0.21kN/m2。支架由立柱、横梁及斜撑组成。采用横向檩条，纵向支架布置方案，在支架的横梁上，按照光伏组件的安装宽度布置檩条，檩条用于连接光伏组件，承受光伏组件的重量。光伏组件每条长边上有二个点与檩条连接，一块光伏组件共有4个点与檩条连接固定。光伏组件与檩条采用螺栓连接。支架倾斜角度40°，支架间距约4.7m，光伏组件厂家为晶澳生产，单晶双面545千瓦，尺寸2278mm×1134mm×35mm；组串布置形式按竖向2行布置。三、脱落原因分析：从设计角度分析，支架设计基本风压为0.42kN/m2，相当于21级风，据巡检人员描述，自2月28日开始，断续就有沙尘暴天气，瞬间风力达到15级左右，持续到3月3日，风力应该在设计承受风压内;光伏组件螺丝固定，也符合厂家安装要求。从施工角度分析：每一个阵列都有檩条和支架固定螺栓松动，脱落光伏组件也为固定螺栓松动，光伏组件因风上下晃动，致使安组件边框撕裂，引起脱落，由此综合分析，为施工过程中，螺栓没有按要求拧紧，多日大风，造成螺栓松动，引起檩条松动，进一步引起组件脱落

四、避免措施按设计和厂家要求，安装支架和光伏组件，特别是紧固螺丝，一定达到厂家和设计要求。比如晶澳光伏组件螺丝固定，厂家给出了拧紧的扭力矩M8螺丝为12-16N.M。过紧过松都会有问题。
