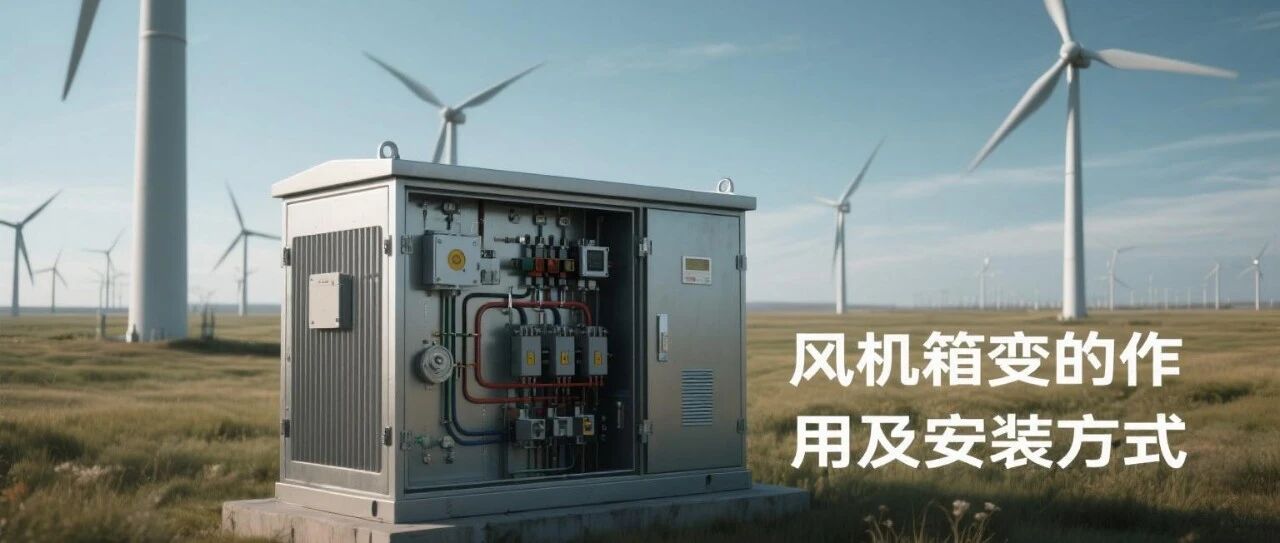

风机箱变的作用及安装方式

原创电子 [风光发电](javascript:void(0);)

一、风机箱变的作用

1. 电压转换（升压）

功能：将风力发电机输出的低压电（如1140v、690V或更低）升压至中高压（如35kV或更高），以减少输电损耗，适应电网接入要求。

意义：高压传输可降低电流，减少线路损耗，提高经济性。

2. 电能保护与安全隔离

设备保护：内置断路器、熔断器和避雷器等，防止过载、短路和雷击损坏设备。

电气隔离：通过变压器实现发电机与电网的电气隔离，保障系统安全。

3.并网支持

匹配电网参数：调整电压和频率，确保电能质量符合并网标准（如谐波抑制、无功补偿）。

稳定输出：平滑风电波动，增强电网稳定性。

4. 智能监控与数据采集

远程运维：集成传感器和通信模块，实时监测温度、负荷、故障状态，支持远程诊断与控制。

5. 环境适应性设计

防护能力：防风沙、防盐雾（海上项目）、防潮设计，适应极端气候。

二、安装方式

1. 选址与基础施工

位置：通常位于风机塔筒旁（5-30米范围内），便于电缆连接并减少占地。

基础类型：混凝土基座（陆上）或钢结构平台（海上），需满足承重与抗震要求。

2. 运输与吊装

运输：模块化设计便于公路或海上运输，需规划专用通道或船舶。

吊装：使用起重机将箱变精准定位至基础，需注意重心平衡及防风措施。

3. 电气连接

低压侧：通过电缆连接风机发电机出口与箱变低压端子。

高压侧：输出至集电线路或升压站，采用地下埋设或架空线方式。

接地系统：独立接地网，确保防雷与人员安全。

4. 调试与验收

功能测试：检查保护装置、变压器绝缘性能及监控系统联动。

并网试验：验证电压调节、无功补偿等功能，符合电网规范后方可投运。

5. 特殊环境应对

海上安装：采用防腐材质，箱变密封等级达IP54以上，安装于导管架或漂浮平台。

高寒地区：配备加热装置防止结冰，散热系统适应低温运行。

三、注意事项

安全规范：吊装时需避开带电区域，电气操作遵循“停电、验电、接地”流程。

维护通道：预留检修空间，定期检查散热风扇、油位（油浸式）及连接件紧固度。

智能化升级：集成SCADA系统，实现状态预测性维护，减少停机时间。
