钢混塔筒的组成

原创 电子 [风光发电](javascript:void(0);)

钢混塔筒（风力发电机钢混凝土混合塔筒）组成的系统性解析：

1. 混凝土段

结构与功能

位置：塔筒底部（占全高60%~80%），直接锚固于地基。

形态：锥形或圆柱形空心筒体（壁厚300–600mm），直径由下至上渐缩。

材料：C60–C150高强度混凝土，内部配置HRB400/500级钢筋。

核心设计：

预应力系统（关键）：

环向预应力：螺旋缠绕无粘结钢绞线（直径15–20mm），预张力达2000kN以上，抵抗风压环向拉应力，防止混凝土开裂。

纵向预应力：竖向通长预应力筋（锚固于基础与过渡段），抵抗弯矩与压缩变形。

配筋构造：

纵向主筋（抗弯）+ 螺旋箍筋（抗剪及约束混凝土）。

连接方式：

底部：预埋锚栓笼（Anchor Cage）与混凝土基础刚性连接。

顶部：预留高强锚杆（与钢过渡段连接）。

2. 钢过渡段

核心作用：实现混凝土与钢塔段的力学传递与变形协调。

结构设计：

主体：厚钢板（80–150mm）焊接的箱型环梁或法兰盘。

连接技术：

下部连接：

预埋于混凝土顶端的数百根高强锚杆（M36–M64级），施加1000–2000kN预紧力。

剪力键（Shear Keys）：钢混凝土界面焊接抗剪板，传递水平力。

上部连接：标准法兰螺栓孔（与钢塔段对接）。

创新设计：

灌浆层：混凝土与钢法兰间填充高强度膨胀灌浆料，确保接触面均匀受力。

密封结构：防水密封圈防止腐蚀介质侵入。

3. 钢塔段

结构与特点：

形态：多节锥形筒节（板厚20–40mm），通过法兰螺栓连接。

材料：S355/S420/S460高强度钢板，热浸镀锌防腐。

关键节点：

法兰连接：每节筒体端部焊接带孔法兰，螺栓预紧力控制精度达±5%。

门洞加强：开孔区域采用环形加劲肋补强（防局部屈曲）。

4.  预应力系统：

功能： 是混塔结构安全的核心。通过施加强大的预应力，将所有混凝土塔节紧密地压合在一起，并将整个混凝土塔筒牢牢地“捆绑”在风机基础上，形成一个能够抵抗巨大倾覆弯矩的整体结构。

关键组件：

钢绞线： 高强度预应力钢材（常见规格如Φ15.2mm, 1860MPa级），贯穿整个混凝土塔筒高度和基础。

锚固端： 位于塔筒顶部（张拉端）和基础底部（固定端）。张拉端用于张拉和锚固钢绞线。

锚垫板： 安装在锚固端，将巨大的张拉力分散传递到混凝土结构上，防止局部压碎。

夹具（锚具）： 在张拉端用于夹持并锚固钢绞线（如夹片式锚具）。

管道（套管）： 在混凝土塔节预制时预埋，为钢绞线提供穿束通道，并允许后期张拉操作。

张拉设备： 用于对钢绞线施加设计要求的预应力。

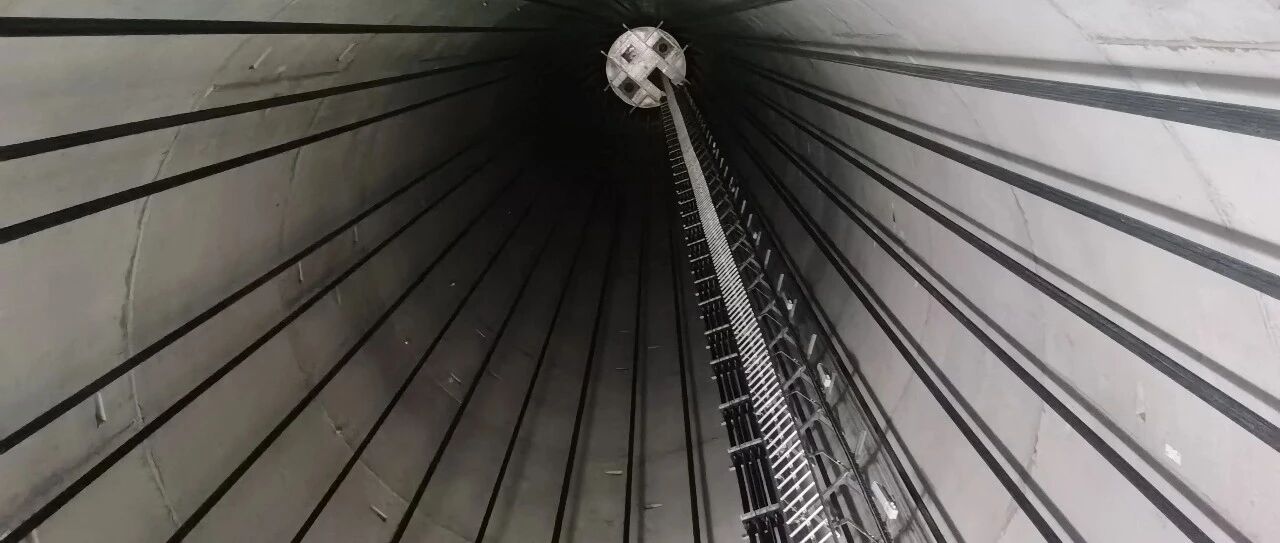

5.  内附件：

功能： 为塔筒内部提供必要的功能设施和安全保障。

主要类型：

永久性平台： 多层间隔布置，提供检修、维护的工作空间。

爬梯： 连接各层平台，提供上下通道。

安全导轨/钢丝绳 & 防坠系统： 与爬梯结合，为人员上下提供防坠落保护（如速差防坠器）。

电缆线夹/桥架： 固定和引导从机舱下来的动力电缆、控制电缆和通信光缆。

接地系统： 确保塔筒及内部电气设备可靠接地，防雷击。

螺栓孔/定位销孔： 用于塔节间（混凝土管片间、混凝土塔节间、钢塔节间、转换段连接）的精确定位和螺栓连接。

吊钉/吊装孔： 用于塔节、管片等构件的吊装（施工期使用，部分可能永久保留）。

照明系统： 提供塔筒内部照明。

通风设施： （部分设计有）保证塔内空气流通。

这五个部分相互依存、协同工作，共同构成了安全、可靠、高效的混塔结构。混凝土段提供强大的抗弯刚度和稳定性，钢塔段提供灵活性和承载机组，转换段实现两者间的平顺过渡和荷载传递，预应力系统是保证混凝土段整体性和抗倾覆能力的关键
