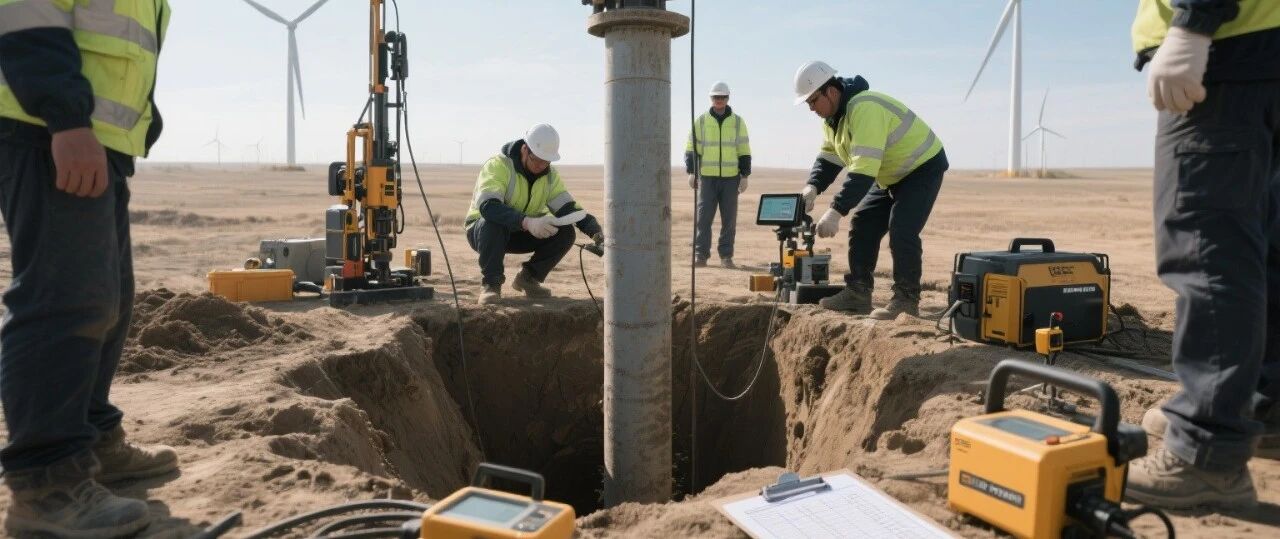

为确保风电场工程桩基（主要指风机基础、升压站等建/构筑物下的工程桩）的质量、安全与长期稳定运行，必须对桩基实施严格的质量检测。常用检测方法包括低应变法、高应变法、静载试验、抗拔试验、水平静载试验等。本要求重点阐述应用广泛的低应变法和高应变法检测要求。

一、 检测方法与目的

1.  低应变法：主要目的，检测桩身结构的完整性，识别桩身是否存在缺陷（如裂缝、缩颈、扩颈、离析、夹泥、断桩等）及其大致位置。
  2.  高应变法：主要目的，检测单桩的竖向抗压承载力特征值，评估其是否满足设计要求。辅助判断桩身完整性类别（特别是深部缺陷或严重缺陷）。监测打桩过程中的桩身应力和锤击能量传递，指导沉桩工艺（适用于打入桩）。

二、 检测数量要求
  1.  低应变检测：抽检数量不应少于工程桩总桩数的30%。对于每一个独立的桩基础承台（如单台风机基础承台），抽检桩数不得少于3根。优先选择， 施工质量有疑问的桩、重要结构部位的桩（如承台角桩）、地质条件复杂或变化较大区域的桩。
   2.  高应变检测：抽检数量不应少于工程桩总桩数的5%，且不应少于5根（当总桩数少于50根时，不应少于3根）。对于每一个独立的桩基础承台，抽检桩数不得少于1根。
   3.  重要限制：严禁在同一根工程桩上既进行高应变检测又进行低应变检测。 (高应变检测会对桩身造成一定冲击，可能改变低应变检测的初始状态或掩盖/加剧原有缺陷)
   4.  异常处理与扩大检测：在检测过程中若发现异常情况（如低应变发现严重缺陷桩、高应变承载力不满足要求等），必须立即书面通知设计单位及相关责任主体。应根据异常情况的性质和范围，由设计单位确定是否增加检测数量（扩大抽检比例、增加检测方法如钻芯法或静载试验）以查明原因、评估影响范围并确定处理方案。
   三、 检测实施要点
   1.  检测顺序：原则上，在桩头处理完毕、满足检测条件后，应先进行低应变完整性普查检测。在低应变检测结果评定为合格的桩，再进行高应变承载力检测。
   2.  高应变检测时机：高应变动力测试必须在沉桩作业（打桩、压桩、灌注桩成桩）完成后进行。必须在桩周土体达到规定的休止时间后方可进行。 休止时间主要由土的类型、桩的施工工艺决定，具体要求应严格执行《建筑基桩检测技术规范》(JGJ106) 的相关规定（休止时间通常28天；砂土可适当缩短）。休止期的目的是让扰动土体恢复强度，使桩侧阻力、端阻力得到基本发挥。
   3.  承载力要求： 高应变动力测试测得的单桩竖向抗压承载力特征值，必须不低于设计规定的承载力特征值。如检测结果未达到设计要求，必须立即停止后续相关桩基施工，并立即书面通知设计单位、建设单位、监理单位，由设计单位研究分析原因并出具处理意见（如扩大检测、补桩、加固等）。
   4.  桩头处理： 检测前必须按要求对桩头进行平整处理，确保传感器安装面平整、密实、与桩轴线垂直，满足仪器安装和激振要求。对于预应力管桩，应按规范要求进行桩头加固处理（如填芯混凝土、安装桩帽等）。
   5.  仪器设备与人员：使用的检测仪器设备必须经法定计量检定合格且在有效期内。检测人员必须持有相应资格证书，熟悉规范和操作流程。
   四、检测报告要求
   检测工作完成后，检测单位应及时出具正式、规范的检测报告。报告内容应完整、数据准确、结论清晰，至少包括：工程概况、检测依据、检测方法及仪器、检测数量及位置、检测过程描述、实测曲线与数据、分析计算方法、结果评定（承载力、完整性类别）、结论与建议等。
   五、 遵循规范
  本检测要求须严格遵守并符合以下现行国家、行业标准和技术规程的规定（包括但不限于）：《建筑桩基技术规范》(JGJ 94)； 《建筑基桩检测技术规范》(JGJ 106)；《先张法预应力混凝土管桩》(23G409) (或其他适用的管桩/方桩图集)；《电力工程地基处理技术规程》(DL/T 5024) - 对电力工程桩基的特殊要求；其他相关地方标准或项目特定技术要求。
   六、 安全与环保
   检测作业应严格遵守安全生产规章制度，做好现场安全防护措施（如高空作业、设备吊装、用电安全等）。妥善处理检测过程中产生的废弃物（如桩头碎屑），保护现场环境。
   总结： 风电场桩基检测是确保风机基础安全的关键环节，必须严格执行抽检比例、检测方法和时机的要求，特别是低应变普查完整性和高应变验证承载力的结合应用，以及严禁同桩双测的规定。对异常结果必须及时响应，联动设计单位处理。检测活动应全过程遵循国家及行业规范，保证检测数据的科学、公正、准确，为风电场的安全稳定运行奠定坚实基础。
