在风电项目中，首级控制点（也称为首级控制网或基准控制网）是整个项目测量工作的核心和基础。它的作用至关重要，主要体现在以下几个方面：

1.  建立统一的坐标和高程基准：

风电项目通常覆盖范围广阔（几十甚至上百平方公里），风机点位、道路、集电线路、升压站等设施分散各处。

首级控制点通过高精度测量（通常采用静态GNSS或精密导线等方法）建立，拥有精确的平面坐标（X, Y）和高程（H）。

它为整个项目区域提供了一个统一、准确、可靠的坐标系统和高程系统。 所有后续的工程测量都必须基于这个统一的基准进行，确保所有设计、施工元素在空间位置上能够精确衔接。

2.  保证测量成果的精度和可靠性：

首级控制点是按照最高精度等级要求布设和测量的（通常要达到国家或行业规范中的三、四等甚至更高精度）。

它是所有次级控制点（加密控制点）和施工放样的起算依据。

通过从高精度的首级点出发进行测量或放样，可以有效控制误差累积，确保风机基础定位、道路中心线、电缆沟、升压站构筑物等关键位置的精度满足设计要求（通常厘米级甚至毫米级精度要求）。风机位置的微小偏差都可能影响发电效率和安全性。

3.  支撑风机微观选址和优化：

风机最终的精确位置（微观选址）需要基于详细的地形测量和地质勘察数据来确定。

这些详细测量工作必须依托于首级控制点才能获得精确的地形图、地质点坐标等，从而为风机位置的最优化决策提供可靠的空间数据支持。

4.  指导施工放样：

施工阶段，需要将设计图纸上的风机中心点、基础轮廓、道路中心线及边线、电缆路径、升压站设备基础等精确地标定到实地。

测量人员使用全站仪、RTK GNSS等设备，以首级控制点或其加密的控制点为基准，进行坐标放样。首级控制点的精度直接决定了施工放样的精度。

5.  保障道路、基础和设施建设：

风电场内道路坡度、转弯半径要求严格，大型设备运输对道路精度有高要求。

风机基础尺寸大，对位置、标高、水平度要求极高。

升压站内设备安装、管线布设需要精确对位。

首级控制点是确保道路线形、基础位置和标高、设备安装位置准确无误的根本保障。

6.  实现多期工程衔接：

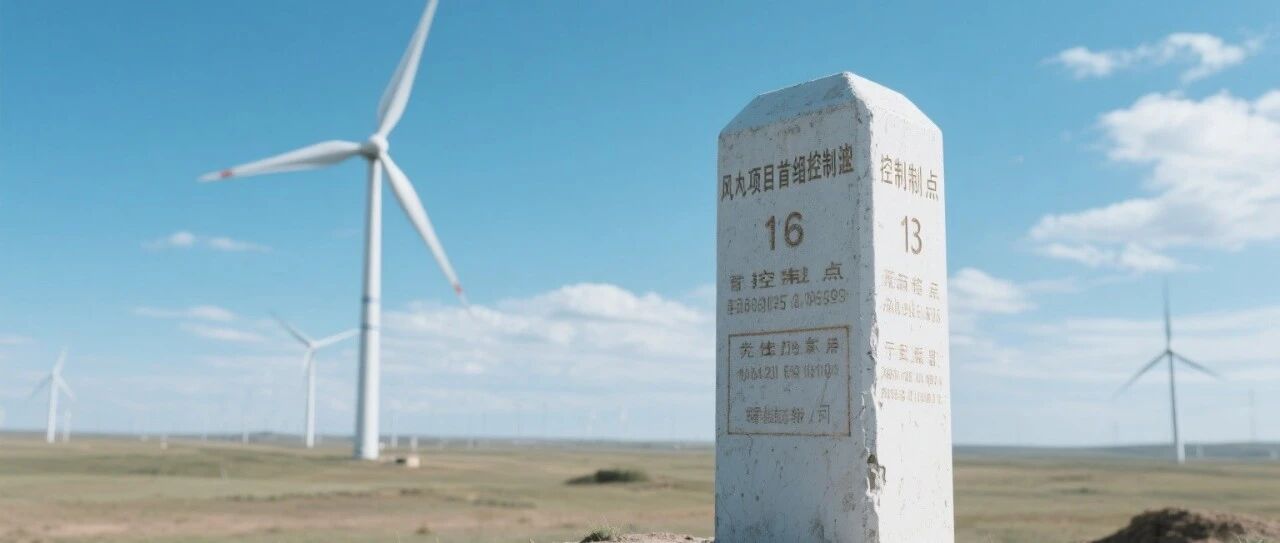

大型风电场可能分期建设。首级控制点通常是永久性或半永久性的（如深埋的混凝土桩、岩石上的刻点），其点位稳定可靠。

它为后续各期工程提供了持续、一致的基准，确保不同期工程能够无缝衔接，避免因基准不一致导致的位置冲突或误差。

7.  支持变形监测：

在风机基础、升压站等重要构筑物施工及运营期间，可能需要进行沉降、位移等变形监测。

首级控制点（或其稳定的参考点）是变形监测网的稳定基准，用于判断监测点是否发生了真实的位移或沉降。

8.  协调不同承包商工作：

风电项目通常涉及多个承包商（土建、吊装、电气、道路等）。

统一的首级控制点确保所有承包商都使用同一套坐标和高程系统进行各自的测量和施工，避免了因基准不同造成的混乱、冲突和返工。

总结来说，首级控制点在风电项目中扮演着“空间骨架”的角色：

它是所有空间信息的源头和基础。

它保证了项目从规划设计、微观选址到施工建设、乃至运营维护全过程中空间数据的精度、一致性和可靠性。

它是项目成功实施、确保工程质量、避免重大失误（如风机位置错误、基础偏差）的关键技术保障。 没有高精度、稳定的首级控制网，风电项目的建设将寸步难行，并可能带来巨大的经济损失和安全风险。

因此，在项目初期投入资源进行高质量的首级控制网布设和测量，是风电项目不可或缺且极具价值的基础性工作。
